20萬㎡建筑面積，70萬㎡精裝面積，1600張設計圖紙，6個月施工工期，60家施工單位精誠合作……由YANG設計完成的國家“一帶一路”標志性工程——西安絲路國際會議中心，6月底即將驚艷亮相！本期陽光工地記，YANG為您揭秘西安這座新地標的誕生過程。
建筑采用“隔震+巨型鋼框架+吊掛式全玻幕墻”結構，主體鋼結構施工總用鋼量6.6萬噸，相當于7個埃菲爾鐵塔，90天實現封頂，僅使用完成鳥巢、上海國家會展中心鋼結構建造的1/4時間，創造了整個世界鋼結構施工的最快紀錄。
▲ 充滿力量感與藝術美的建筑鋼結構
承接如此大體量的會議空間，為確保室內方案的最佳性，在設計之初，YANG設計團隊大量走訪調研國內外成熟的大型會議會展中心，同時聽取了國內經驗豐富的北辰會展管理公司及國家會展中心給予的建議，依據“使用率由高到底”的原則，將空間規劃為一層宴會廳，二層多功能廳，三層主會議廳及VIP接待廳。
▲ YANG設計團隊考察走訪杭州G20峰會會場
室內無柱式空間設計，延續建筑“傳承傳統、時尚現代”的設計理念，用鋼、鋁、石材等環保耐腐材料，演繹藻井、城墻、大雁塔、鐘樓等西安傳統建筑元素，打造出一個蘊含傳統神韻，又充滿時尚感、科技感的現代國際會議中心。
▲ 2019年春節前一天，YANG仍在與施工方、業主方開會討論項目問題
針對工程的特殊性，YANG特別派出10名設計師駐場工地，為業主與施工單位提供專業的現場指導。十位設計師分工合作，一部分設計師負責巡場發現問題，另一部分設計師依據反饋問題現場進行圖紙修改，保證及時高效解決施工難點。目前，工程已經完成了80%基層施工，面層施工也在陸續進行中。

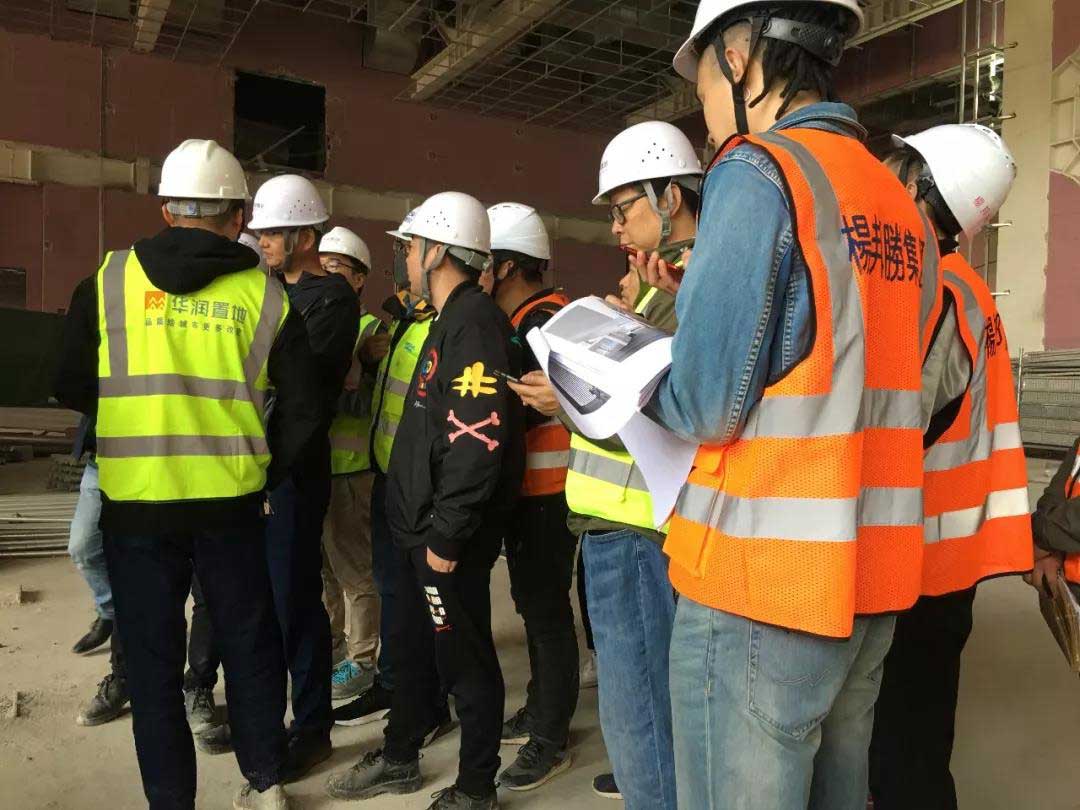

▲ YANG董事陳岸云先生親自帶隊，開展巡場工作

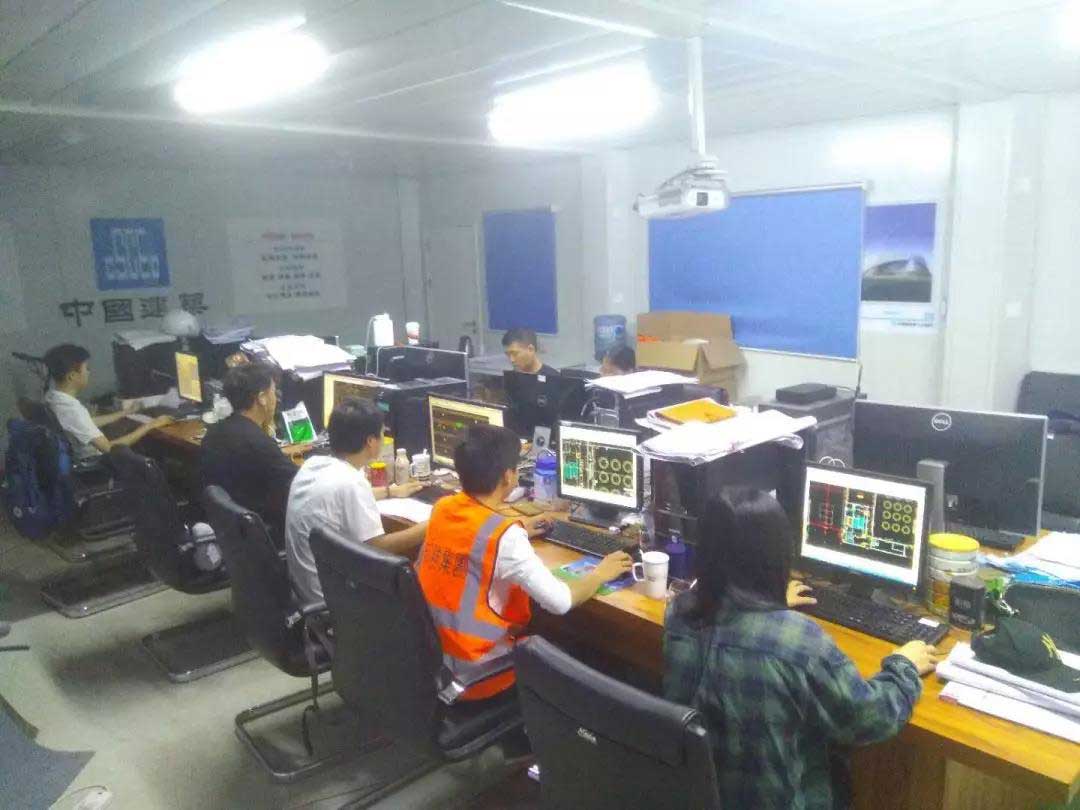

▲ 駐場設計師通宵修改設計圖紙
緊張工期與高強度工作壓力下，YANG的設計師們依然保持嚴謹認真的工作態度，確保創意方案的完美呈現。在進行地面石材施工時，業主為了節省成本，要求將原方案1000mmX1000mm尺寸的石材板塊，改為600mmX600mm尺寸的小板塊，但設計師從專業角度出發，結合項目巨大的空間體量，列舉深圳機場、合肥新機場地面石材尺寸，說明地面石材分隔需與空間體量匹配，成功說服業主使用原方案，最終鋪設效果贏得一致認可。
▲ YANG項目總監與施工方、業主方共同進行石材選樣
為降低復雜鋼結構帶來的施工難度，YANG在設計時就對材料工藝做了要求。宴會廳外側U型廊層高9.8米，部分墻面需使用1.25X2.7米高的干掛人造石，設計時已經對石材厚度做了要求，同時工藝上做了高強度背栓做法且加密了背栓的點位數，確保墻面懸掛安全牢固。

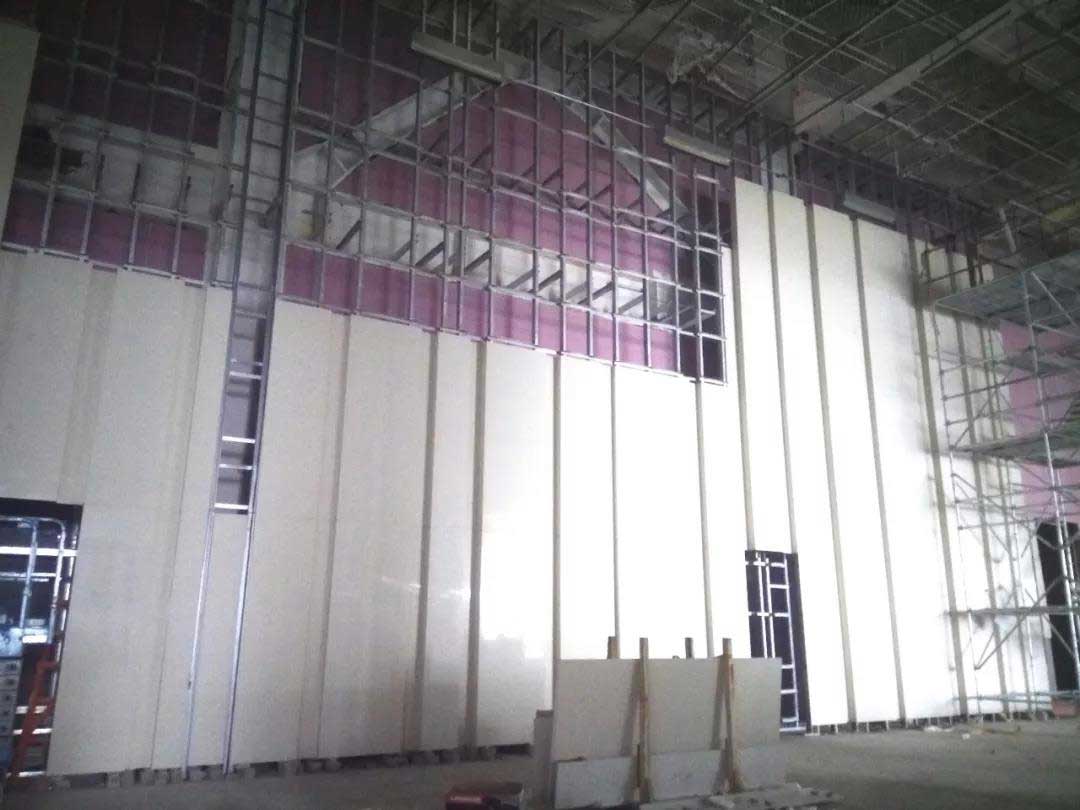

▲ 現場進行干掛人造石施工
然而現場施工中，圖紙與現實依然會存在偏差。南側高45米、跨度200米大堂，在進行天花雙曲面鋁板施工時，出現了鋁板拼接縫隙透視建筑內結構的問題。針對該難點，設計師建議施工方用BIM技術掃描建模，通過三維透視生成精裝模型圖，再與人工圖紙進行整合，核對標高、調整排版后進行更準確的鋁板下單，有效的避免了人工測量造成的尺寸偏差，也節約了工程時間。

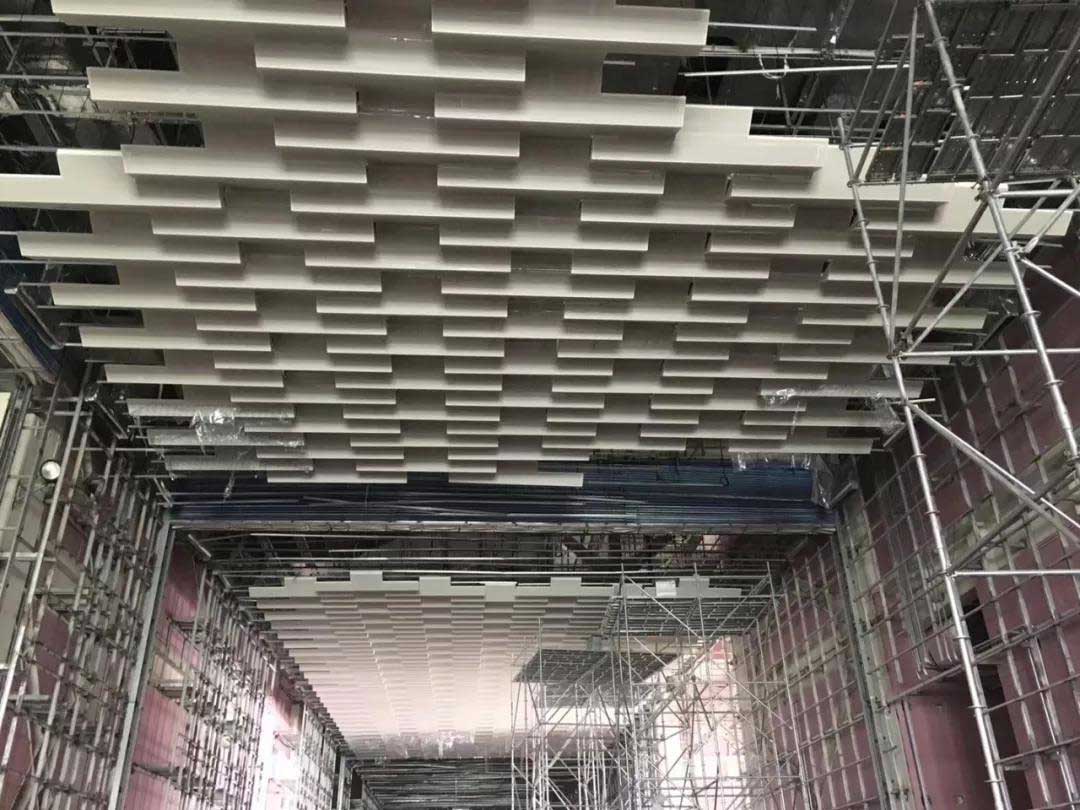

▲ 一層南側大堂天花雙曲面鋁板施工
▲ 施工完成后大堂天花效果圖

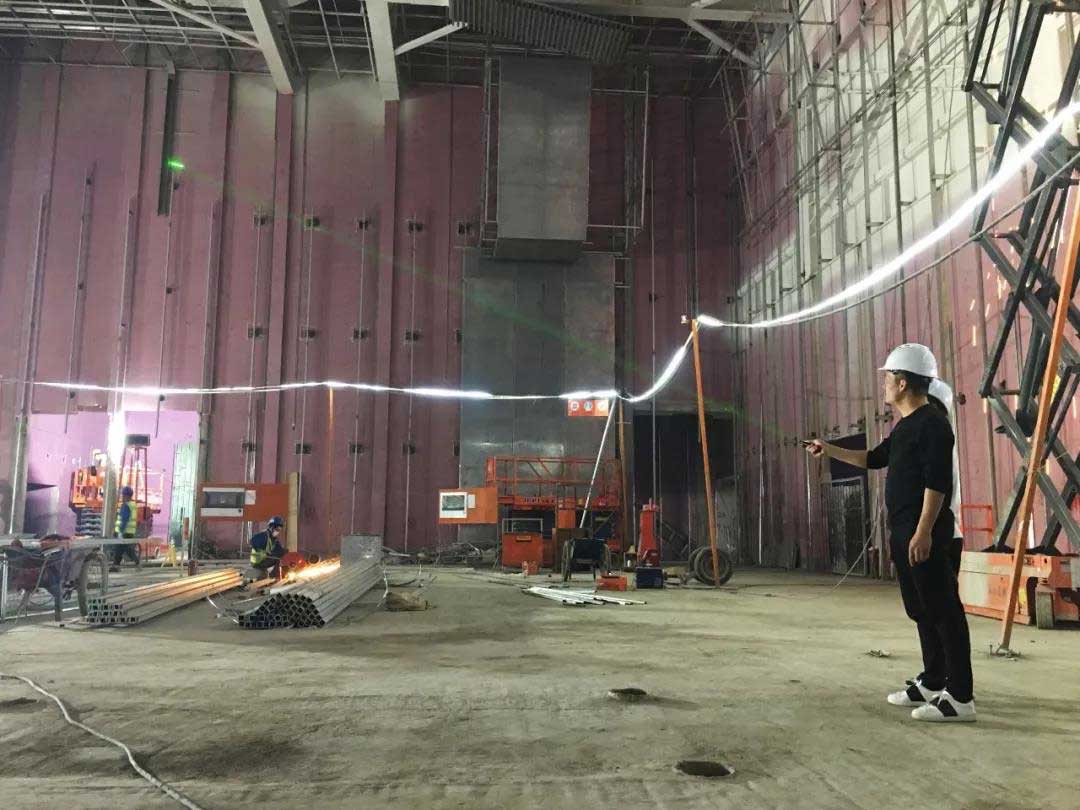

當出現圖紙未能表現到的空間或結構時，設計師會親自帶著卷尺和激光尺去現場實測結構尺寸，研究收口關系，反饋到圖紙上進行深化，或現場復核末端點位位置，調整優化最合適的方案。
▲ 現場復核末端點位位置
巨大的空間、緊張的工期、復雜的工程體系，歷經重重磨煉，西安絲路國際會議中心的蛻變，是對YANG的一次考驗，也再一次證明了YANG高水準的設計實力與專業的設計落地服務能力。

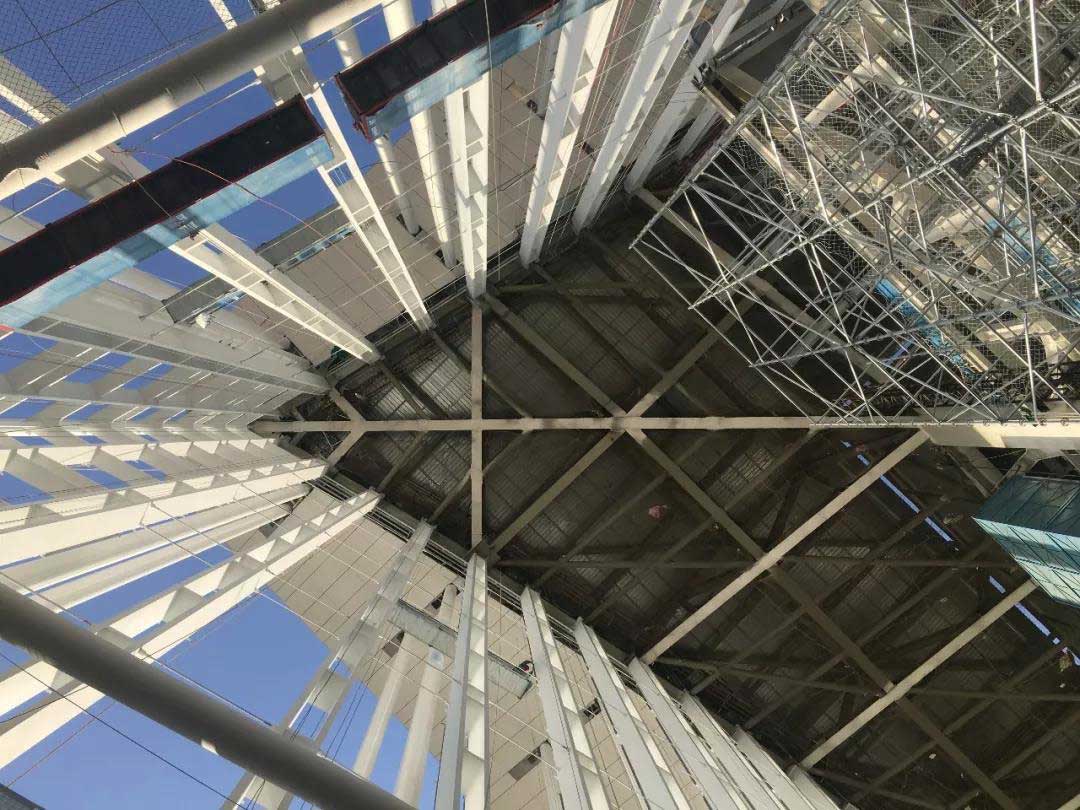

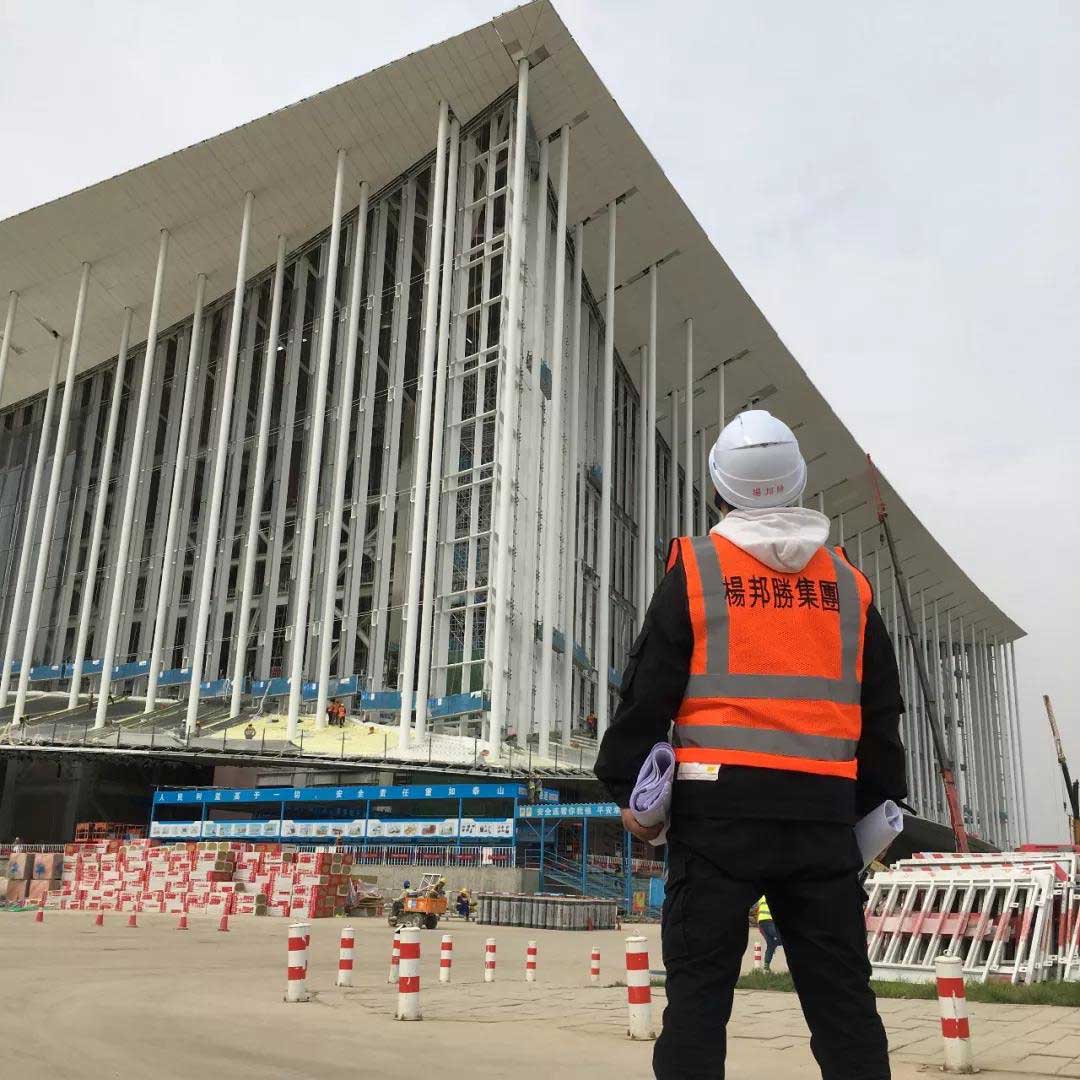

▲ 仰望建筑，仰望人類智慧杰作
西安絲路國際會議中心空間效果圖及施工細節

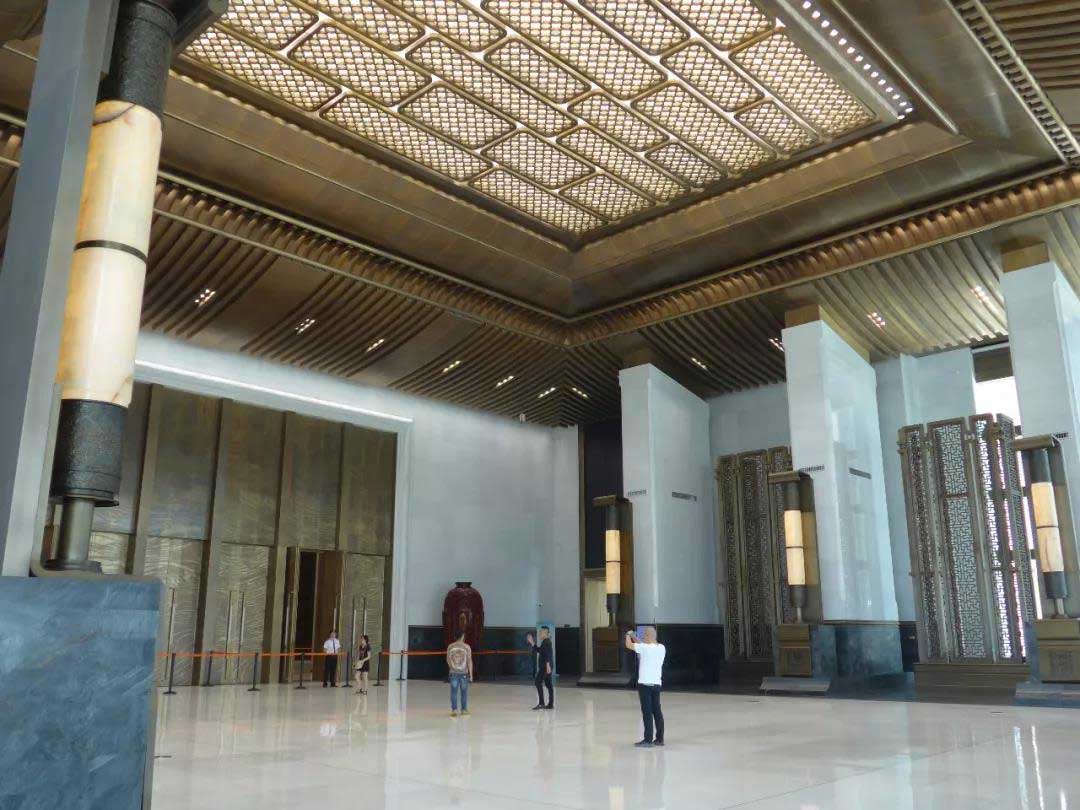

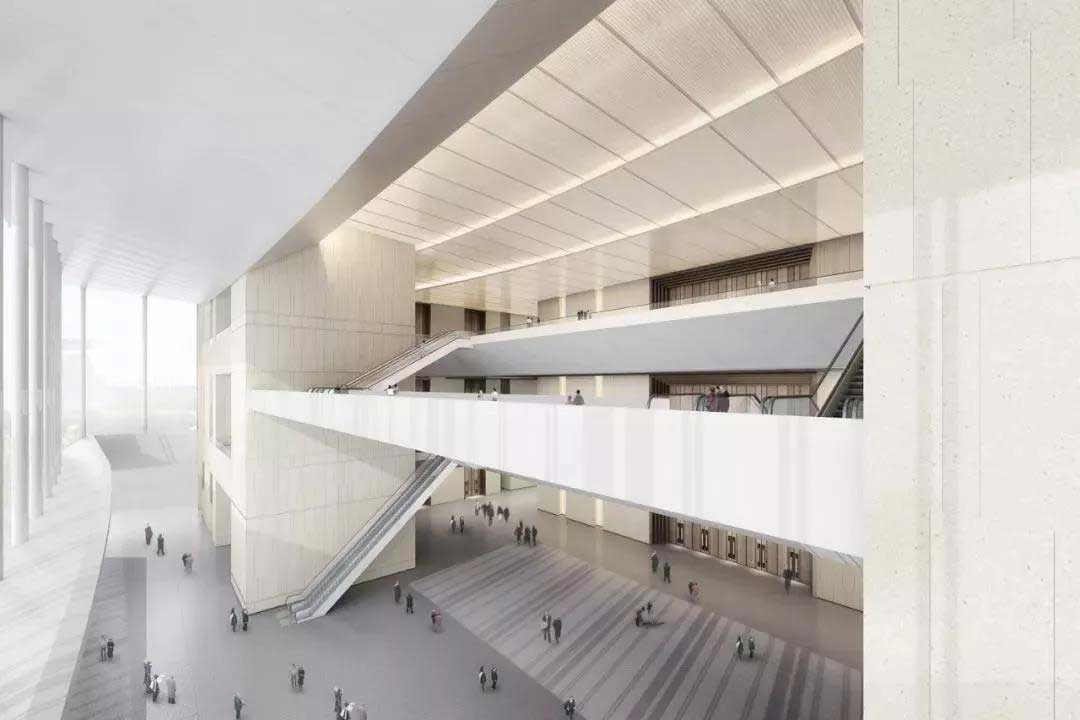

▲ 一層大堂空間效果圖-YANG
▲ 三層4300平方主會議廳效果圖-YANG

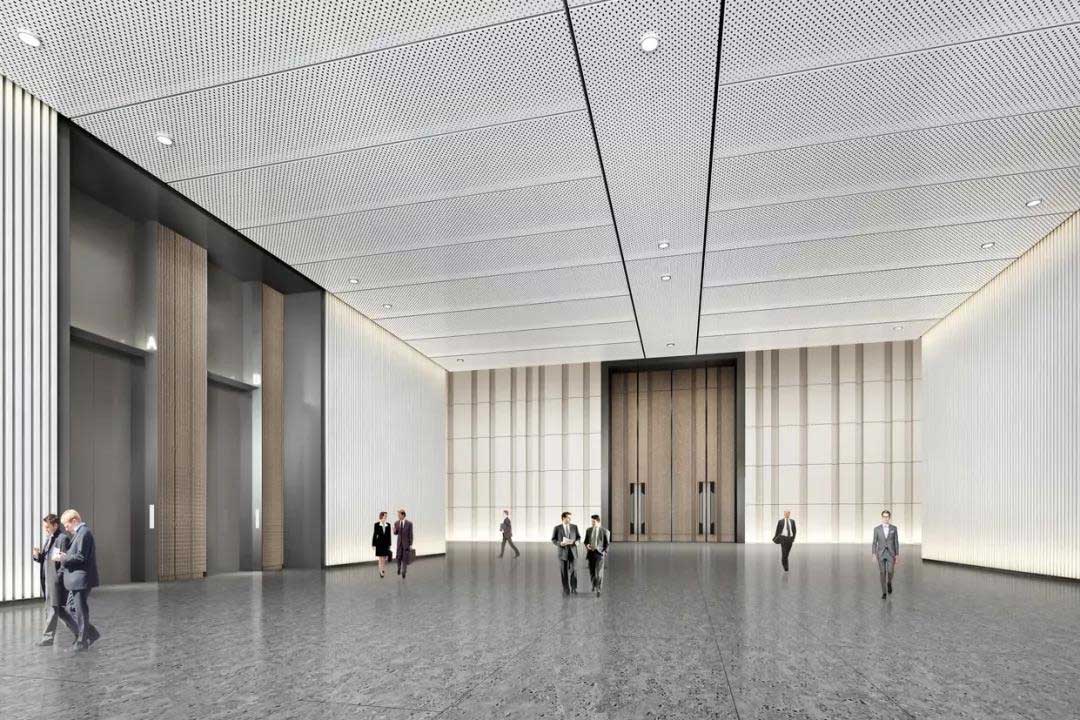

▲ 電梯廳效果圖-YANG

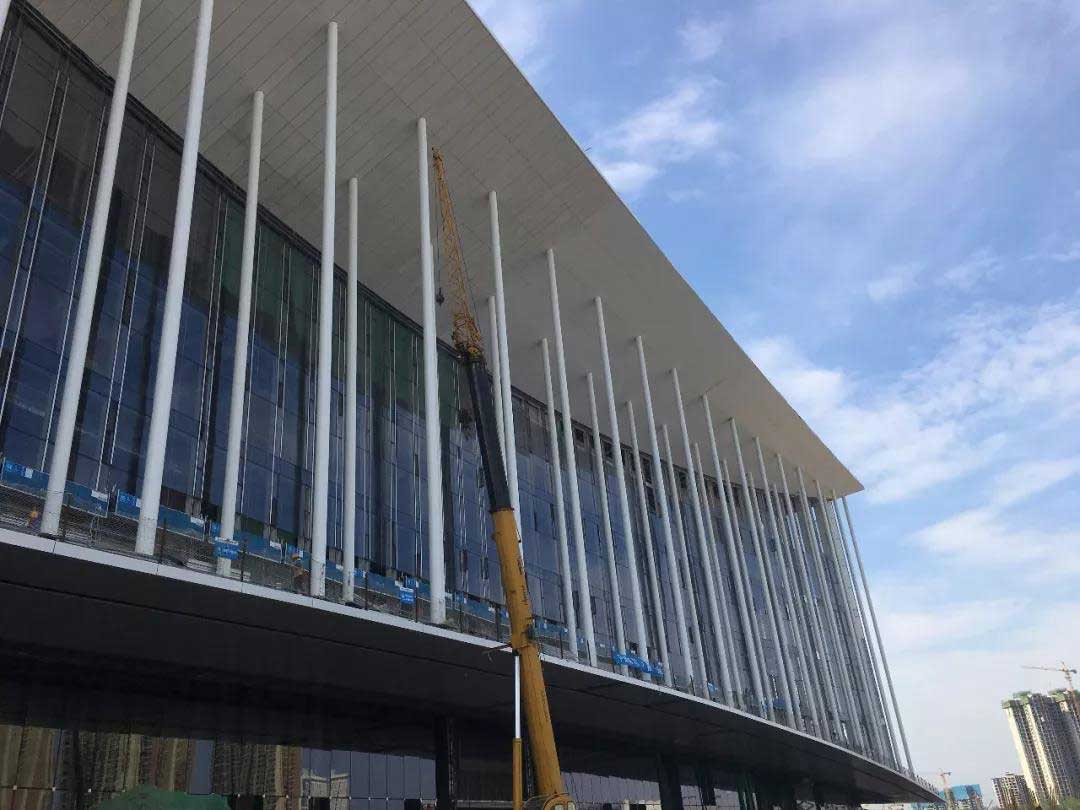

▲ 吊車輔助建筑外立面施工

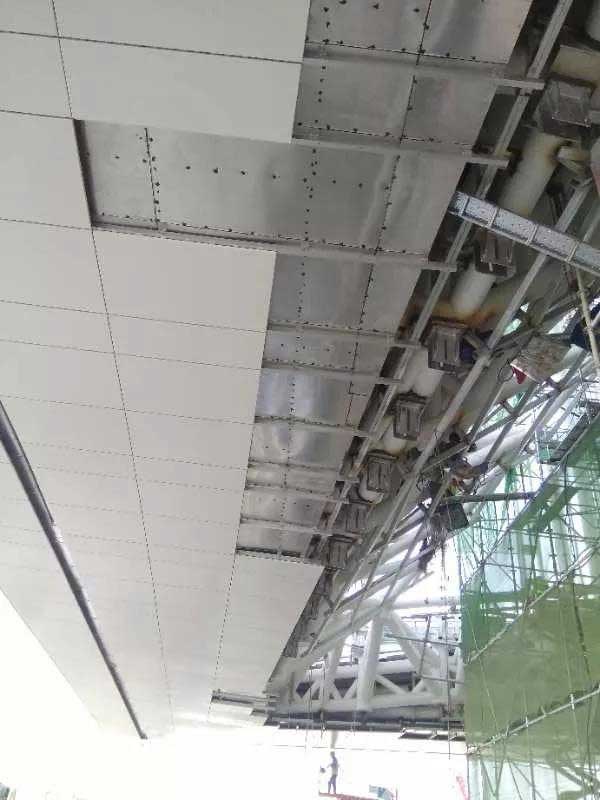

▲ 室外天花鋁板鋪設

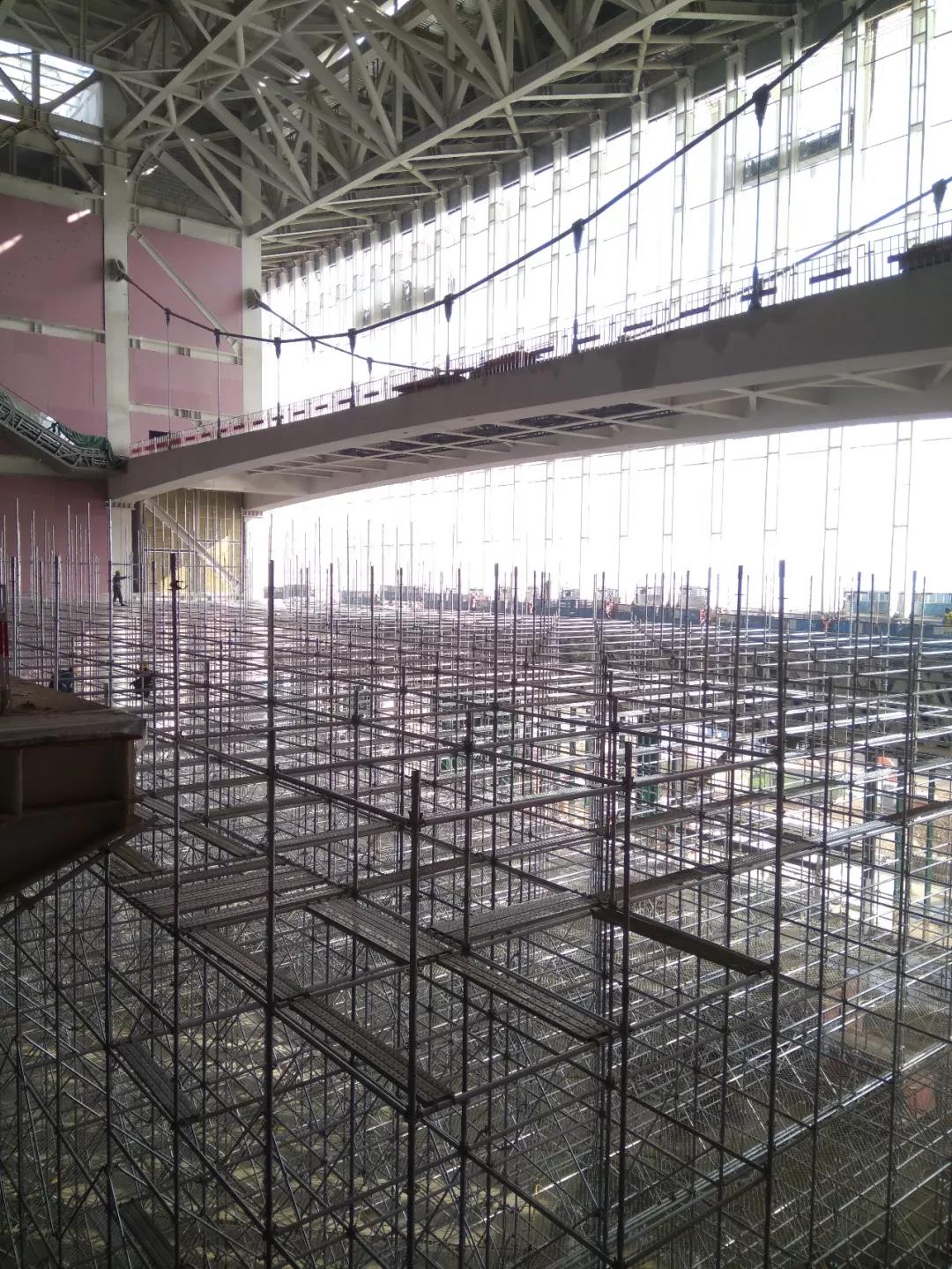

▲ 建筑懸鎖結構，現場搭設五十多米高的腳手架

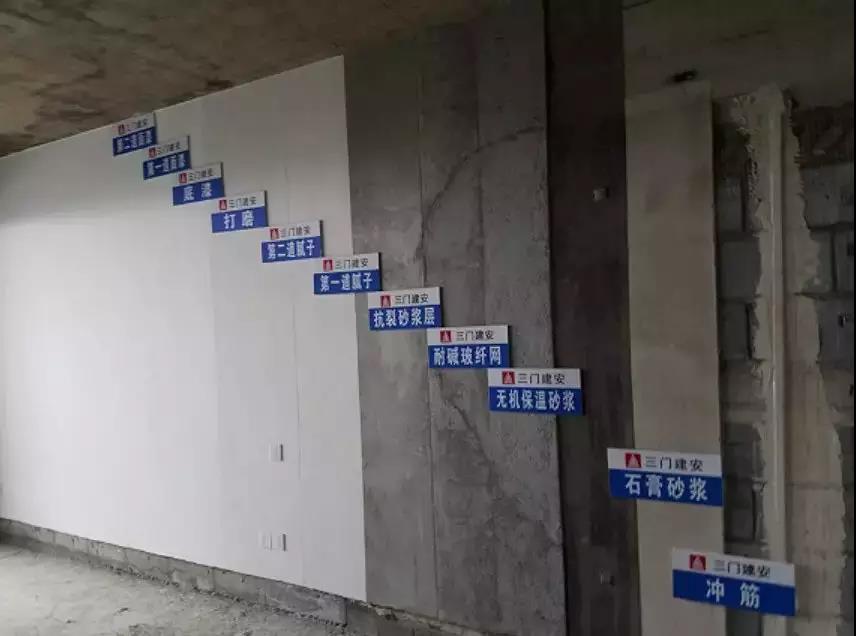

▲ 墻面基層施工
最新消息：西安絲路國際會議中心將于6月30日完成工程交付，建成后，將成為大型國際會議舉辦地及外事活動承辦地，肩負著禮待八方賓客、展示華夏文化、帶動西安經濟政治文化大發展的使命與責任。讓我們共同期待它的驚艷綻放！
